三線30V 10A/50A/100A/200A
返回列表

YB27VA 三線直流數字電壓表電流表頭 數顯 電動車 電流表電壓表頭

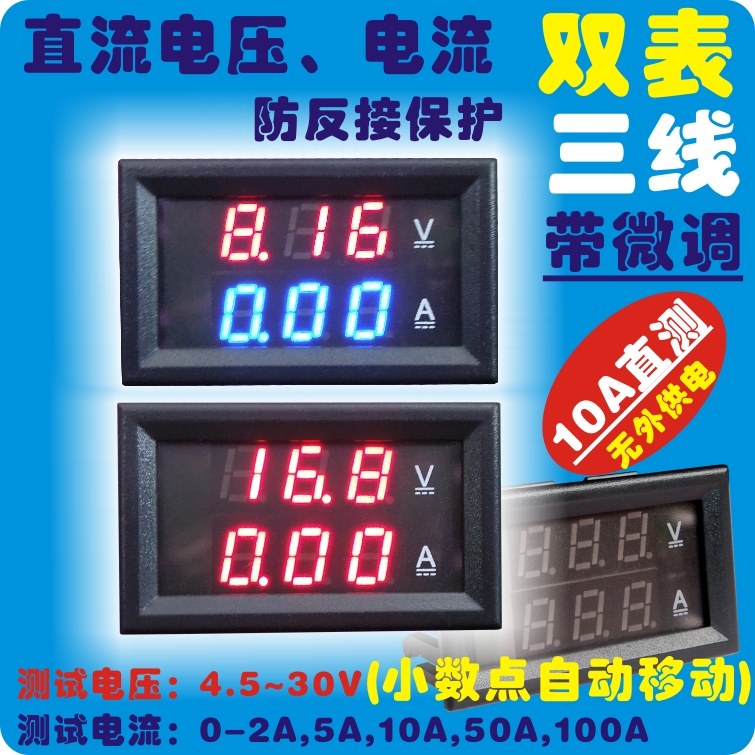

產品展示:

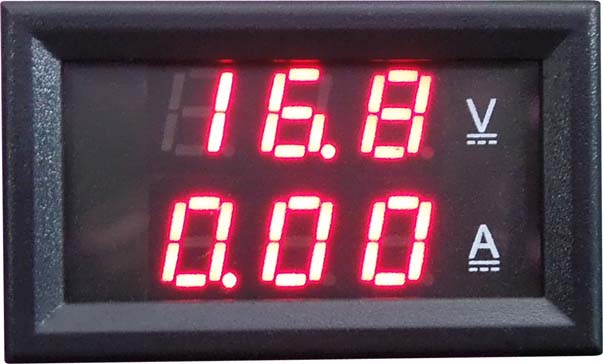

單色:

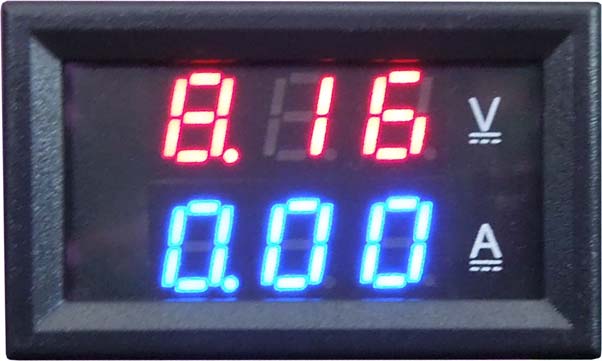

雙色:

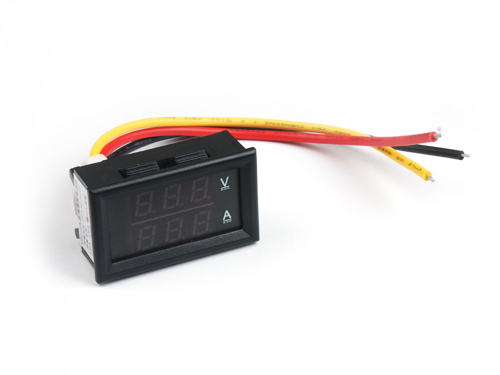

接線方法:

本表配有三根線,請找專業人事嚴格按以下接線圖接線,如有什么疑問請隨時與客服聯系:

  • COM ——黑線:公共線,地線
  • PW+ ——紅線:表頭供電線,電壓測量信號線(注,紅黑線之間電壓不能超過30V
  • IN+ ——黃線:電流輸入端,接被測試設備后端,(如單做電壓表使用時,建議將黃線與黑線接在一起,防止外界干擾引起電流表數字閃動)

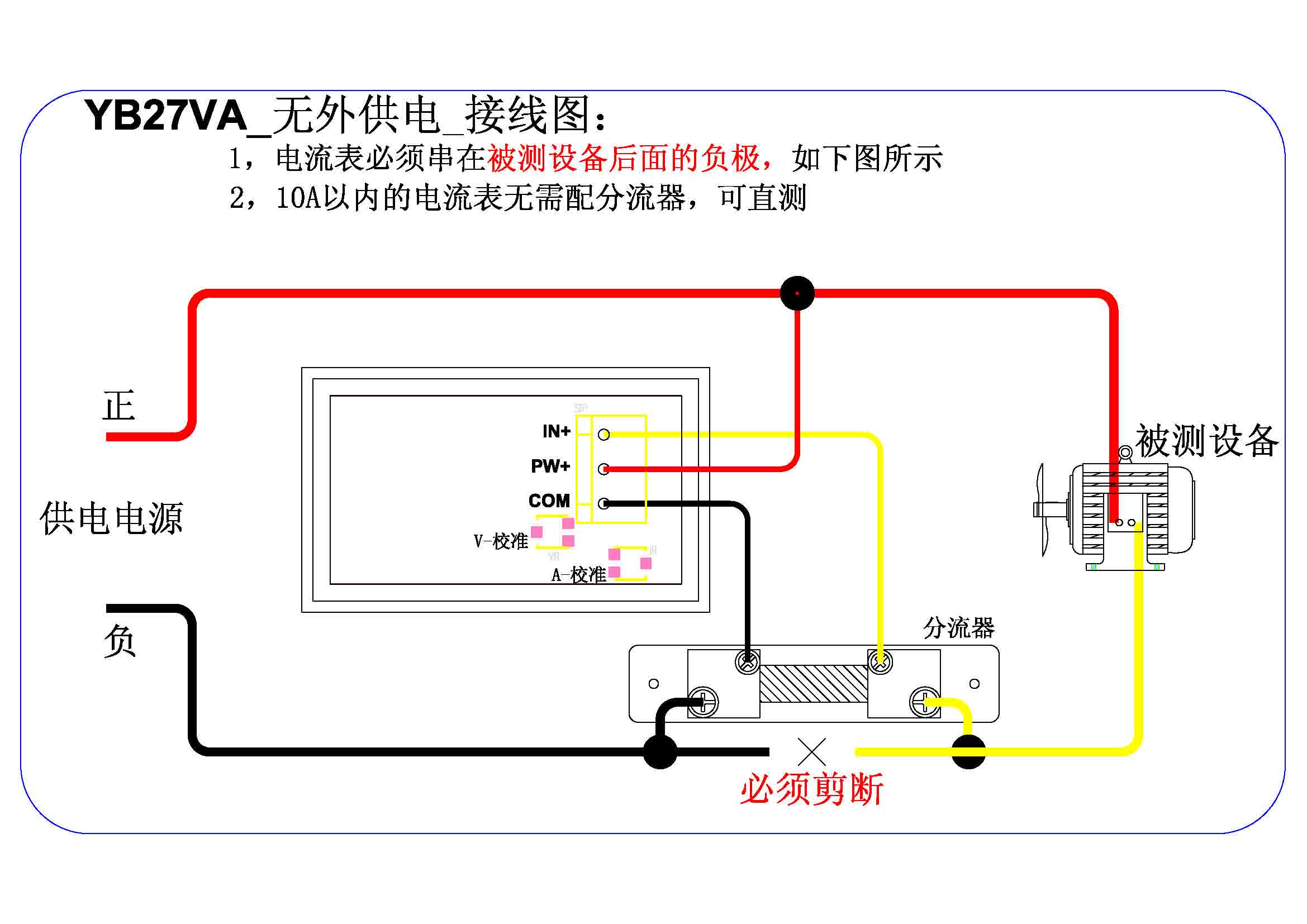

有分流器_接線圖:

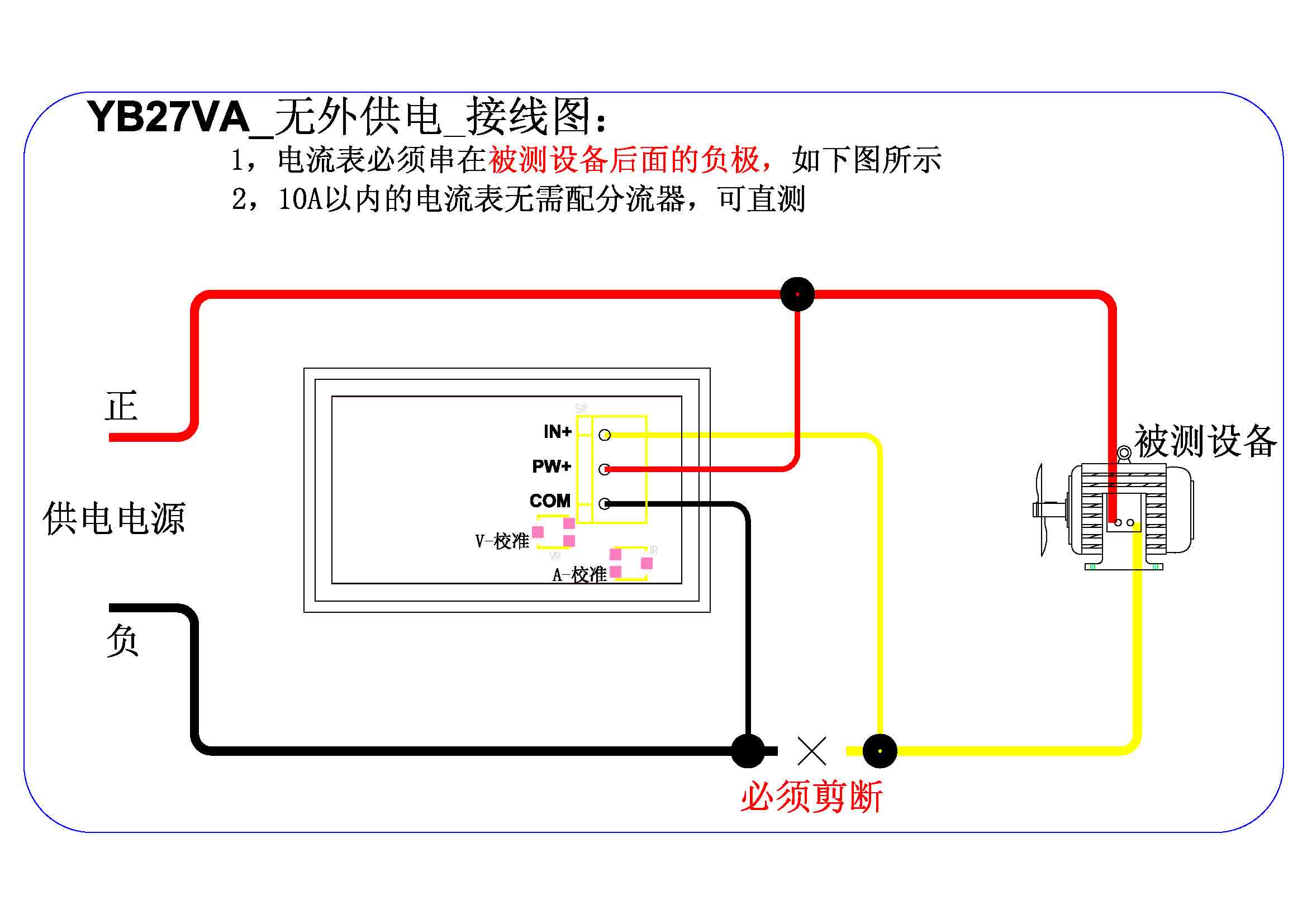

無分流器_接線圖(適用于10A以內的):

產品特點:

  • 雙表體積小巧,可同時、同屏顯示電壓、電流
  • 本表頭全部采用精湛的SMT工藝,所以一致性很好
  • 本表頭采用是共地設計,

  • 本表頭配有電壓校準電位器、電流校準電位器,如有誤差,可以自己校準哦,因為誤差是絕對存在的;有些產品為了降低成本而無此功能
  • 電壓表采用小數點自動移動設計
  • 本表頭抗干擾能力強,不象某些產品只要有正在通話的手機靠近,顯示就會亂碼!!!

  • 本表測試電壓、電流時,電源供電取自測試回路,無需另外供電
  • 本表頭采用寬供電(測試)電壓范圍:DC4.5~30V,供電反接不會燒;只要供電電壓在這個范圍內,就能正常啟動、正常測試,不象某些產品當供電電壓低過5V啟動就會死機,而且機率很高哦?。?!
  • 本表頭顯示刷新速度快,不象某些表頭顯示閃爍厲害;如裝在車上,當車子在跑時很難看得清楚顯示數字
  • 本表配有三根接線,方便接入汽車/電瓶車/摩托車車內線路,用于監視電瓶電壓,及時掌握電瓶電壓狀態,也可用于其它產品電壓、電流測量用途

技術參數:

  • 測試(供電)電壓范圍:4.5~30V(小數點自動移動),注意:最高輸入電壓不能超過30V,否則有燒毀的危險
    • 10V以下時的最小分辨率:0.01V
    • 10V以上時的最小分辨率:0.1V
  • 測試電流量程可選:
    • 2A、5A、10A的分辨率:0.01A(直測,無需外接分流器),超過5A如長期滿載連續工作,建議將測量端的引線直接焊接到插座上
    • 50A、100A的分辨率0.1A
    • 100A以上:1A
    • 超過10A的表頭需要外接分流器
  • 工作電流:<20mA
  • 顯示方式:0.28"LED,單色(全紅),雙色()顏色可選
  • 外型尺寸:48×29×21 mm
  • 安裝開孔:45.5×26.5 mm
  • 測量速率:≥500mS/次
  • 量精度:1%±1


極限工作條件:

  • 最低工作電壓:+4.5V
  • 最高工作電壓:+30V
  • 工作溫度:-10~+65
  • 工作濕度:10~80%(無凝露)
  • 工作氣壓:80~106kPa
  • 陽光照射:無直接照射
