精度等級： SD-L96 SD-L80 SD-L72為1.5級 SD-L48為2.5級
電流表直通規格：50mA 100mA 200mA 300mA 500mA 1A 2A 3A 5A 10A 15A 20A，SD-L48A儀表直通最大電流15A。
電流表變比規格：10A 15A 20A 25A 30A 40A 50A 60A 75A 100A…10KA等外接次級電流為1A或5A的電流互感器使用。只要過載倍率和輸入電流相同，同型號中各規格刻度盤均可互換且精度不變。
電流表過載倍率：① 無過載 ② 1.2倍過載 ③ 2倍過載
電壓表直通規格：30V 50V 100V 150V 200V 300V 400V 450V 500V 600V，SD-L48V儀表直通電壓最大500V。
電壓表變比規格：400V 450V 500V 600V 1000V 1500V 2000V 3000V 5000V…450KV等外接次級電壓為100V的電壓互感器使用。
電壓表過載倍率：① 無過載 ② 1.2倍過載
產品性能：所有儀表均為純白色絲網印刷刻度盤。機芯通用磁電系儀表。外殼由普通ABS或阻燃ABS塑料制成，耐溫可達到85℃；底座由PC或阻燃PC塑料制成，耐溫可達到120℃；耐壓均高于2000V。安裝采用高強度塑料夾持件通過螺母擰緊式安裝，即簡單又牢固。
測量原理及特點：整流式儀表由一組整流裝置和一組磁電系儀表表頭組成，當整流裝置將交流信號轉化為直流信號后，其測量原理跟磁電系儀表一樣。整流式儀表是在磁電系儀表的基礎上增配了一組整流裝置,其主要用于交流電路中以正弦波的平均值指示的儀表。它的準確度、功率消耗小、刻度均勻，且受溫度和外磁場影響小，但過載和頻率適應能力稍差，訂貨時需注明頻率值。

|

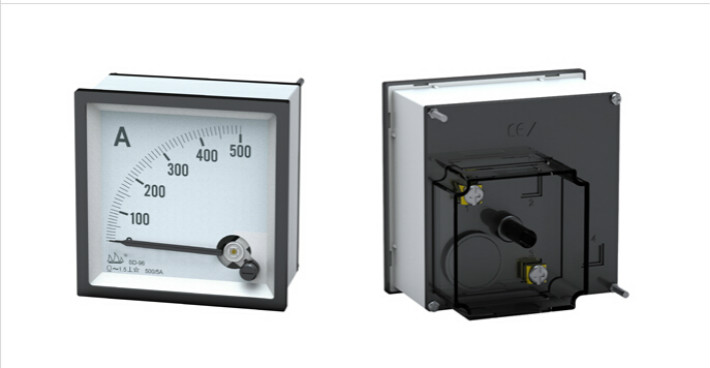

SD系列方型整流電流表90度
